13458666682Aflas四丙氟

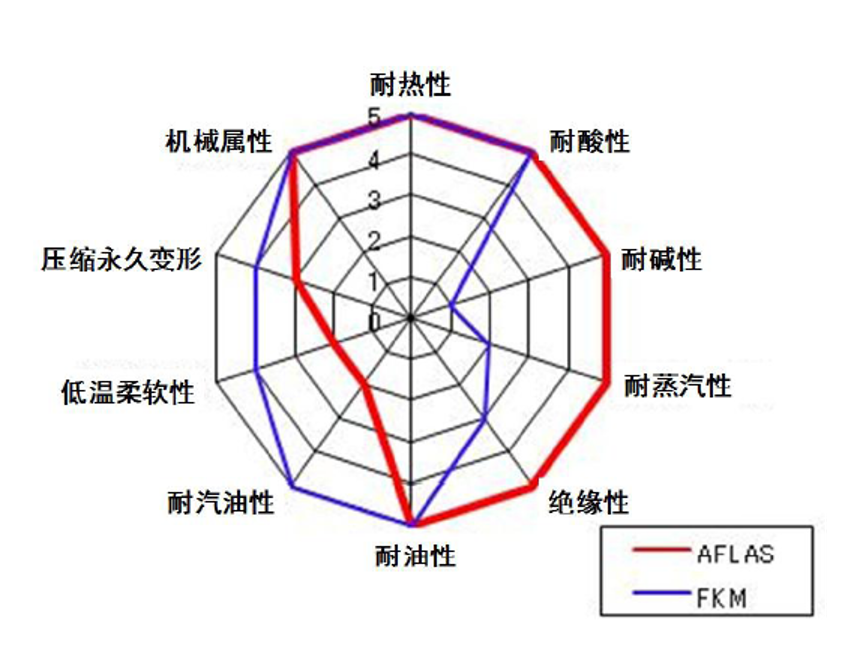

与普通氟橡胶相比，Aflas FEPM具有更好的耐酸碱性能。更好的电气绝缘和不渗透性。
硬度：75肖氏A级
颜色：黑色、棕色
用途：制作O型环、异形环、垫圈
优点：具有较好的耐酸碱性能。更好的电气绝缘和不渗透性。
缺点：加工困难
|

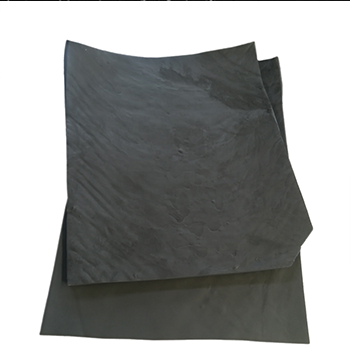

项目 |
单位 |
FD4675 |
|
典型特性 |
||
|
氟含量 |
% |
57 |
|
重力 |
g/cm3 |
1.65 |
|
颜色 |
|
黑色或任何其他颜色 |
|
典型固化性能 |
||
|
流变仪【MDR2000?】
100cpm，0.5°电弧，6分钟@177℃ |
||
|
ML,最小扭矩,0.23 |
N·m |
0.24 |
|
MH,最大扭矩 |
N·m |
0.82 |
|
ts2【从最小值上升2英寸磅的时间】 |
|
2′45″ |
|
t90【90%固化时间】 |
|
4′50″ |
|
典型物理特性 |
||
|
压制固化10分钟@170℃ 后固化5小时@200℃
|
||
|
抗拉强度【ASTM D412】14.5 |
Mpa |
13 |
|
断裂伸长率【ASTM D412】 |
% |
300 |
|
肖氏硬度A【ASTM D 2240】 |
|
74 |
|
后固化20小时@200℃ |
|
|
|
抗拉强度【ASTM D412】14.5 |
Mpa |
15.8 |
|
断裂伸长率【ASTM D412】 |
% |
260 |
|
肖氏硬度A【ASTM D 2240】 |
|
77 |
|
压缩永久变形【ASTM D395方法B，24小时@200℃】 |
% |
15 |
存储：
FKM橡胶材料应存放在阴凉、干燥、通风的地方。保质期为生产日期后12个月。
包装：
1.为了防止化合物相互粘附，我们在每层FKM化合物之间涂上PE膜。
2.每5公斤装一个透明的PE袋。
3.每20公斤/25公斤装一个纸箱。
4.托盘上500公斤，带条加固
- 氟橡胶制成的明亮色表带 2023-06-26
- 2022年氟弹性体的价格趋势如何? 2023-06-26
- 氟迪提供哪种氟橡胶? 2023-06-26
- 如何选择氟弹性体? 2023-06-26
- FKM橡胶材料的不同外观 2023-06-26
