13458666682全氟醚

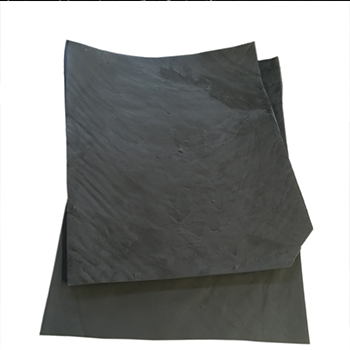

氟迪提供三种类型的全氟弹性体ffkm化合物和ffkm聚合物。
A.它具有最宽的工作温度范围和对化学介质的广泛抵抗力。
特点
出色的耐高温性能，最高可达300-320℃
对腐蚀性化学品具有卓越的抵抗力；
卓越的抗蒸汽性；
即使在非常高的温度下也具有出色的压缩永久变形；
在常规橡胶设备上采用标准氟弹性体技术的可加工性。
应用
加工工业中使用的O型环、密封件、隔膜和其他零件。
参考数据
|
热阻 |
|
|
280℃下热老化70小时 |
|
|
模量 Mpa |
9.5 |
|
抗拉强度 Mpa |
19.5 |
|
断裂伸长率 % |
215 |
|
肖氏硬度A |
72 |
|
300℃下热老化70小时 |
|
|
模量 Mpa |
7.5 |
|
抗拉强度 Mpa |
17 |
|
断裂伸长率 % |
260 |
|
肖氏硬度A |
72 |
|
316℃下热老化70小时 |
|
|
模量 Mpa |
6.5 |
|
抗拉强度 Mpa |
14 |
|
断裂伸长率 % |
320 |
|
肖氏硬度A |
72 |
B.工作温度范围有限，耐化学介质能力最强。
特点
卓越的耐高温性能，最高可达250~260℃
对腐蚀性化学品具有卓越的抵抗力；
卓越的抗蒸汽性；
即使在非常高的温度下也具有出色的压缩永久变形；
应用
在恶劣环境中使用的O型环、密封件、隔膜和其他零件。
参考数据
| 肖氏硬度A |
74 |
|
重力 / |
1.99 |
|
抗拉强度 Mpa |
24.5 |
|
模量 Mpa |
7.5 |
|
伸长率 % |
200 |
|
压缩永久变形72小时@200℃ |
18.1 |
|
230℃下压缩永久变形72小时 |
26.7 |
耐化学性（适用于酮、酯、醚）
|
化学品 |
温度 |
168小时后 (%) |
500小时后 (%) |
|
丙酮 |
40℃ |
2.5 |
3.3 |
|
甲乙酮 |
2.2 |
3.2 |
|
|
异佛尔酮 |
0.1 |
0.5 |
|
|
乙酸乙酯 |
3.1 |
3.8 |
|
|
二恶烷 |
1.2 |
2.0 |
|
|
甲基异丁酮 |
1.2 |
2.0 |
|
|
乙酰丙酮 |
0.8 |
1.3 |
|
|
乙酸丁酯 |
1.5 |
2.5 |
|
|
二乙醚 |
25℃ |
2.6 |
4.3 |
C.工作温度范围有限，耐化学介质性好
特点
卓越的耐高温性能，最高可达240℃
对腐蚀性化学品具有卓越的抵抗力；
卓越的抗蒸汽性；
即使在非常高的温度下也具有出色的压缩永久变形；
在常规橡胶设备上采用标准氟弹性体技术的可加工性。
参考数据
|
l |
热空气老化 |
|
|
|
300℃×24Hrs |
|
GB/T 3512-2014 |
|
|
抗拉强度 |
% |
|
-18.1 |
|
||
|
|
伸长率 |
% |
|
17.1 |
|
||
|
|
硬度变化 |
|
|
|
|
0.2 |
|
|
|
|
|
|
|
|
|
|
|
|
压缩永久变形 |
|
|
|
23℃×70Hrs |
|
GB/T 7759.1-2015 |
|
|
压缩永久变形 |
% |
|
11.2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
压缩永久变形 |
|
|
|
204℃×70Hrs |
|
GB/T 7759.1-2015 |
|
|
压缩变形 |
% |
|
22.7 |
|
||
|
|
|
|
|
|
|
|
|
|
|
压缩永久变形 |
|
|
|
250℃×70Hrs |
|
GB/T 7759.1-2015 |
|
|
压缩永久变形 |
% |
|
33.2 |
(有裂纹) |
||
|
|
|
|
|
|
|
|
|
|
|
Fule RP-3 |
|
|
|
150℃×24Hrs |
|
GB/T 1690-2010 |
|
|
抗拉强度 |
% |
|
-14.3 |
|
||
|
|
伸长率 |
% |
|
5.8 |
|
||
|
|
硬度变化 |
|
|
|
|
-2 |
|
|
|
体积变化 |
% |
|
4.6 |
|
||
|
|
|
|
|
|
|
|
|
|
|
低温 |
|
|
|
|
|
GB/T 15256-2014 |
|
|
脆化温度 |
|
|
℃ |
|
-30 |
|
|
|
|
|
|
|
|
|
|
- 氟橡胶制成的明亮色表带 2023-06-26
- 2022年氟弹性体的价格趋势如何? 2023-06-26
- 氟迪提供哪种氟橡胶? 2023-06-26
- 如何选择氟弹性体? 2023-06-26
- FKM橡胶材料的不同外观 2023-06-26
